Renderizado con freestyle
Cuando renderizamos una escena, podemos hacerlo incluyendo la caracteristica "Freestyle", una opción que existe en Blender.
Esto consiste en que además de renderizar los objetos de la escena, Blender añade una serie de trazos, normalmente por los bordes de los objetos, que le dan cierto aspecto de dibujo, o algunas veces sirven para realzar los objetos y definirlos mejor.
Estos trazos pueden ser definidos por el usuario en las opciones de Freestyle (grosor del trazo, color, etc). Los usos que se le pueden dar dependen mucho de como configures los parámetros. En general, el Freestyle suele realzar bastante los objetos, al añadir un trazo a sus bordes.

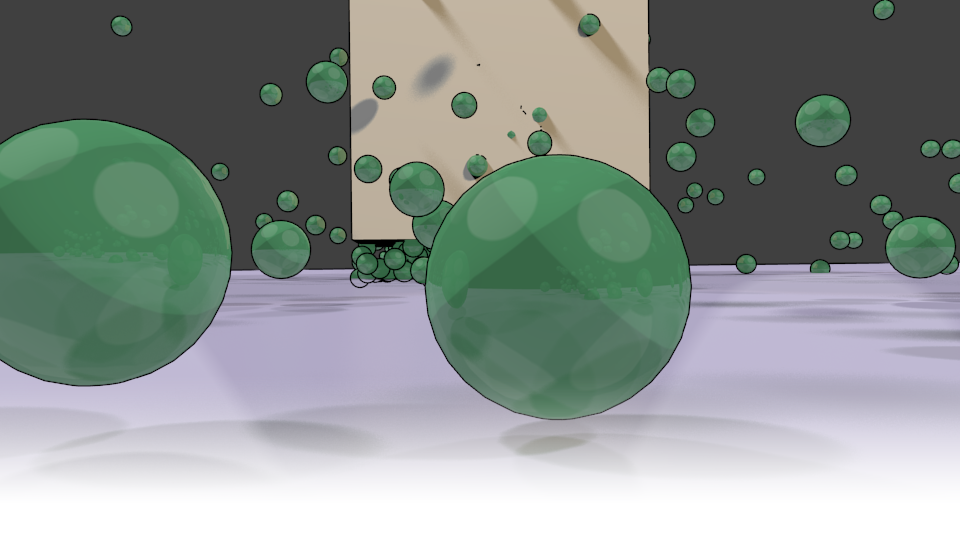

Render al que se le ha aplicado Freestyle.
Imágenes SVG (Scalable Vector Graphics)
SVG es un formato de imagen, bastante extendido por sus caracteristicas especiales.
Normalmente, las imágenes están formadas por "mapas de bits", y son archivos de tipo binario. Al escalar una imagen de este tipo, pierde progresivamente (según se escale más o menos) su definición, creandose un efecto de pixelado. Por ello las imágenes de mapa de bits han de crearse en el tamaño en el que van a ser visualizadas.
Una imagen SVG, es una imagen de tipo "vectorial". No están formadas por mapas de bits, sino por coordenadas, en formato ASCII, o sea, texto plano. Este tipo de imagen puede ser escalada ilimitadamente sin pixelarse ni perder los detalles.
Imagen SVG.
Blender es capaz de trabajar con este tipo de imágenes. Puedes exportar SVGS, mediante los addon "Freestyle SVG Export" y "SVG to Viewport", y también uedes importar un SVG, mediante el addon "Import Scalable Vector Graphics (SVG) 1.1 format".
Si quieres saber más sobre este tipo de imágenes, aquí tienes un artículo en Wikipedia.
Con Blender podemos hacer varias cosas con el formato SVG, sigue leyendo para saber más.
El addon Freestyle SVG Export
Ahora que hemos hablado sobre el freestyle y sobre las imágenes SVG, hablaré sobre un addon incluido en Blender, que posibilita exportar el freestyle de una escena, en formato SVG.
Es el addon llamado "Freestyle SVG Export". Este addon permite exportar un sólo render, o una animación. Pero sólo exporta el Freestyle, no los objetos. Esto quiere decir que lo que se exporta son el conjunto de trazos añadidos encima de los objetos por el Freestyle, en el caso de tenerlo activado. O sea que si tienes un objeto que es un cubo, al que has añadido un material (color rojo, por ejemplo), no se va a exportar ni el cubo ni el material, pero si los trazos del Freestyle, que suelen corresponder con las aristas del objeto.
Aquí puedes ver un ejemplo de animación exportada con este addon, junto con la animación, para poder compararlo.
En el primer ejemplo se muestra un trazo más grueso que en el segundo, esto es configurable desde las opciones de Freestyle, además de las propias del addon.
En otro artículo vamos a ver como exportar un objeto o escenaa SVG, pero sin el Freestyle. O sea, los objetos directamente a SVG.
Eso es todo, un saludo!
